Инструкция к DMX-контроллеру спец-эффектов "FX-DMX controller" (DMX-кнопка)

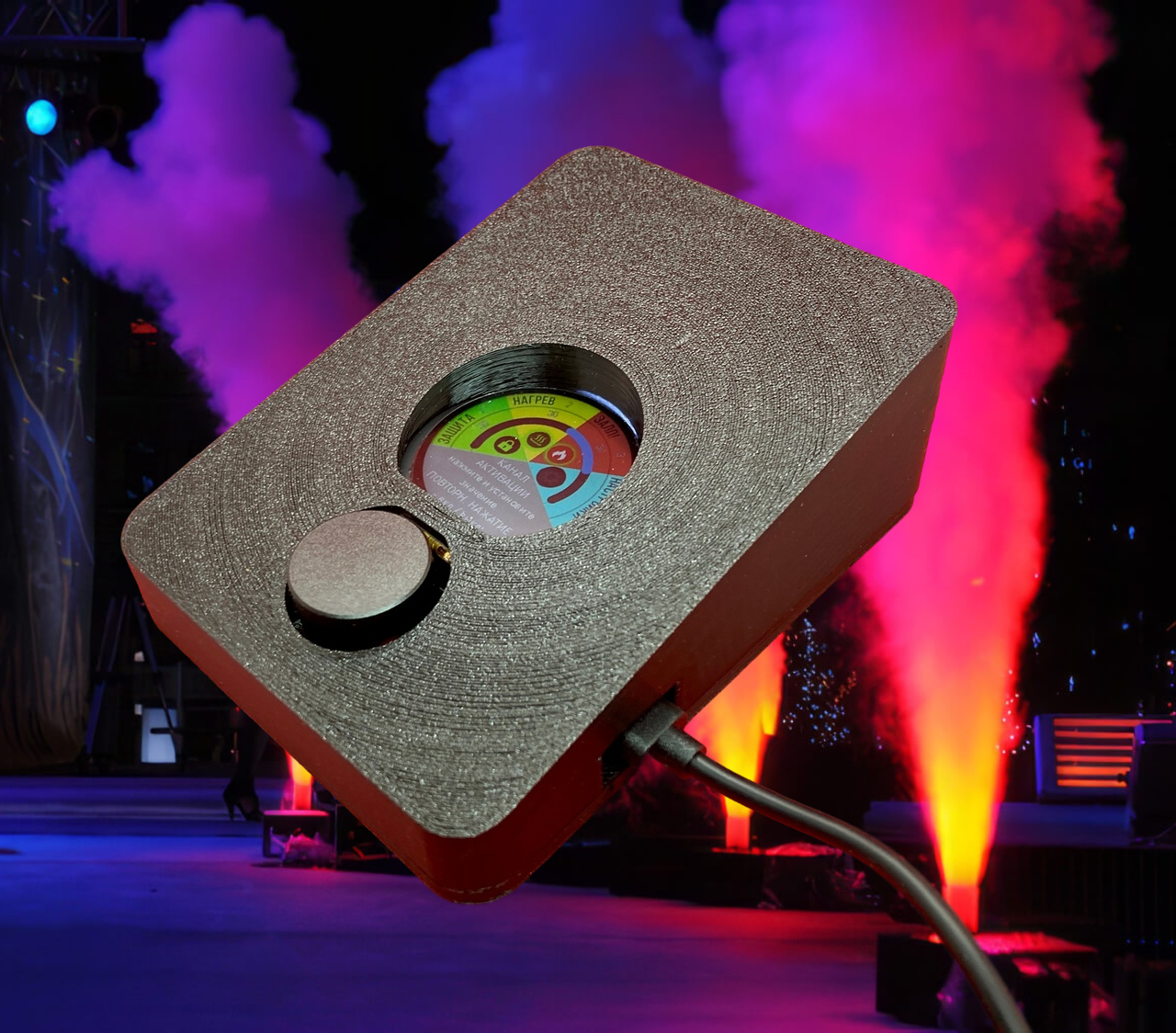

Универсальный DMX-контроллер (DMX пульт) для управления спец-эффектами:
спаркулярами, искрометами, дым-машинами, машинами мыльных пузырей, конфетти-машинами и др.

Оглавление

1. Основы управления приборами для производства спец-эффектов
   Управление прибором для производства спец-эффектов с помощью DMX-контроллера "FX DMX controller" (DMX-кнопка):
2. Основной экран
3. Управление
4. Выбор предустановленного прибора из библиотеки

Видео-версия: https://rutube.ru/video/a05ea7815d873d37dbd4d8c13c680c06/

Основы управление приборами для производства спец-эффектов

На основе анализа продуктовой линейки приборов спец-эффектов компании "MOKA SFX" (ВК: https://vk.com/speceffectfx сайт: https://spec-effect.ru) управление приборами для производства спец-эффектов происходит, в основном, с применением трех основных каналов управления:

• Канал безопасности - на нем, как правило, нужно установить специальное значение, чтобы прибор сработал. Если этого значения не стоит, прибор спец-эффектов не сработает. Этот канал введен специально, чтобы случайно не произошел залп спец-эффектов (навпример, при управлении другими пультами с физическими движками). Для включения этого канала нужно выставить на нем определенный параметр, который есть в документации на прибор спец-эффектов.


• Канал пред-нагрева - его надо запускать заранее перед залпом, чтобы прибор спец-эффектов начал предварительный нагрев или нагнетание воздуха (зависит от прибора). Номер этого канала и его значение также можно подчерпнуть в документации на ваш прибор спец-эффектов.


• Канал запуска спец-эффекта - этот канал, в зависимости от прибора, может управляться разными значениями - для некоторых приборов это любое значение выше нуля, для других надо установить специальное значение для запуска, исключающее случайное срабатывание, на третьих нужно выставлять высоту пламени этим параметром. Точнее, опять же, указано в документации на ваш прибор спец-эффектов.

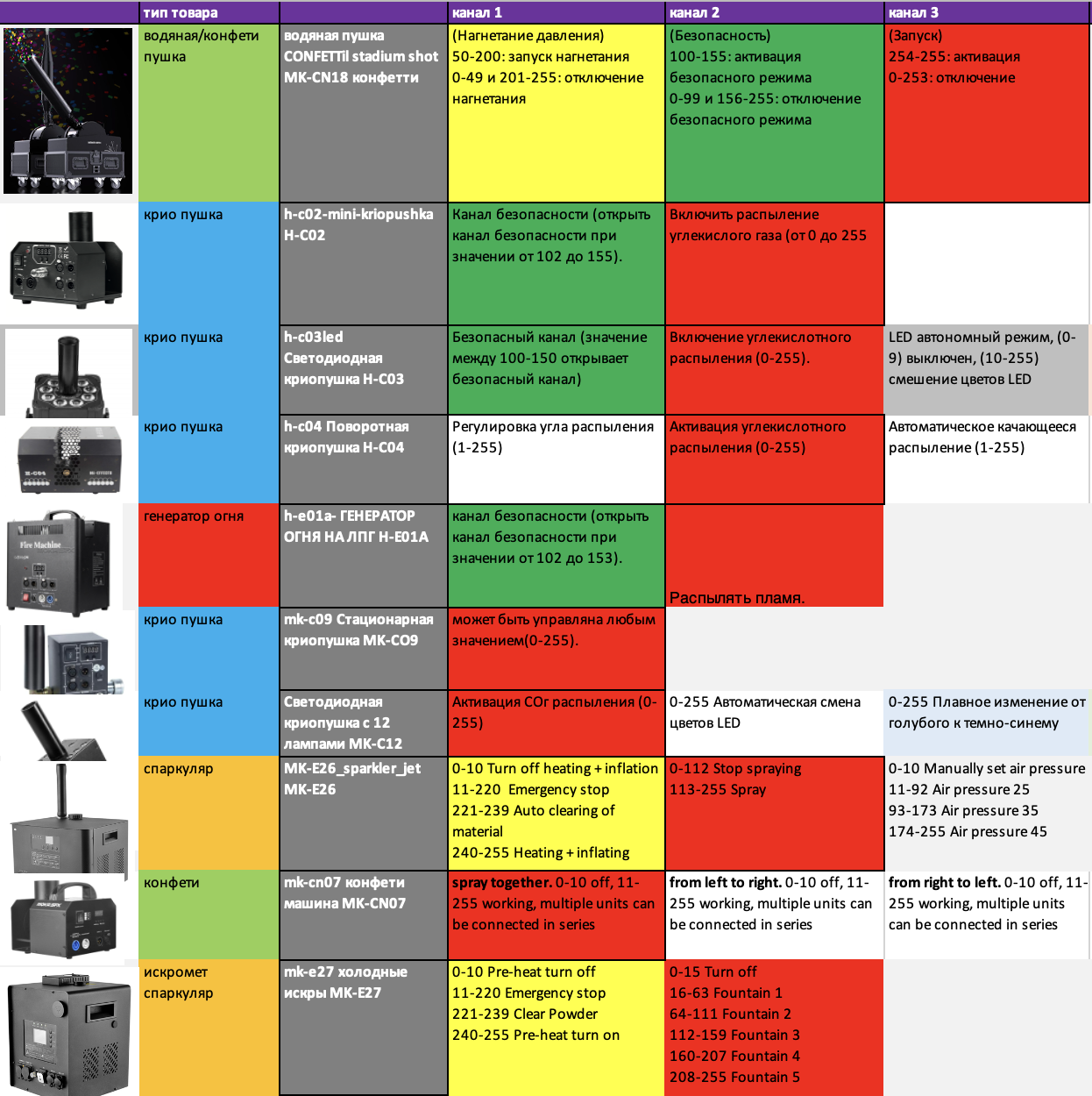

Для понимания возьмем таблицу каналов и приборов производства компании "MOKA SFX":

Тут видно, что, в зависимости от прибора, каналы управления имеют разную нумерацию - например канал безопасности то первый, то второй. Канал нагрева - то первый, то второй, то третий. И значения для операции разнится в зависимости от прибора. Например, на канале подготовки (преднагрева) для искромета нужно выставлять значение 240 (преднагрев), а у другого аппарата (водяная/конфетти-пушка) - подготовка к работе производится установкой значения от 50 до 200 (нагнетание давления).

Таким образом, на одном канале (разном в зависимости от прибора) надо установить значение безопасности, на другом - преднагрев или включение каких-то предварительных работ, на третьем - установить значение для залпа (тоже бывает разное).

Практически все современные приборы для производства спец-эффектов управляются по стандарту DMX - для соединения с ними нужен специальный провод этого стандарта, но иногда могут подойти и обычные XLR-провода (зависит от распайки). Стандарт DMX подразумевает выставление адреса для каждого устройства (как это сделать, описано в документации на ваш прибор спец-эффектов). Для текущей прошивки пульта, нужно установить DMX-адрес "1", но если ваш прибор спецэффектов например располагается на адресе 201, то вводите в пульт номера каналов в соответствии с этим: в документации на прибор спецэффектов, первый канал будет 201, второй - 202, третий - 203 и т. д. Дальнейшая документация подразумевает что вы выставили на приборе спецэффектов адрес "1", соединили DMX-контроллер и прибор спец-эффектов DMX проводом, и подробно ознакомились в вашей документации на прибор спец-эффектов - какой канал и какие значения на нем что делают. Далее мы расскажем как, используя эту информацию, управлять вашим прибором спец-эффектов через DMX-контроллер "FX" (DMX-кнопка).

Управление приборами для производства спец-эффектов

с помощью DMX-контроллера "FX DMX controller" (DMX-кнопка)

Основной экран

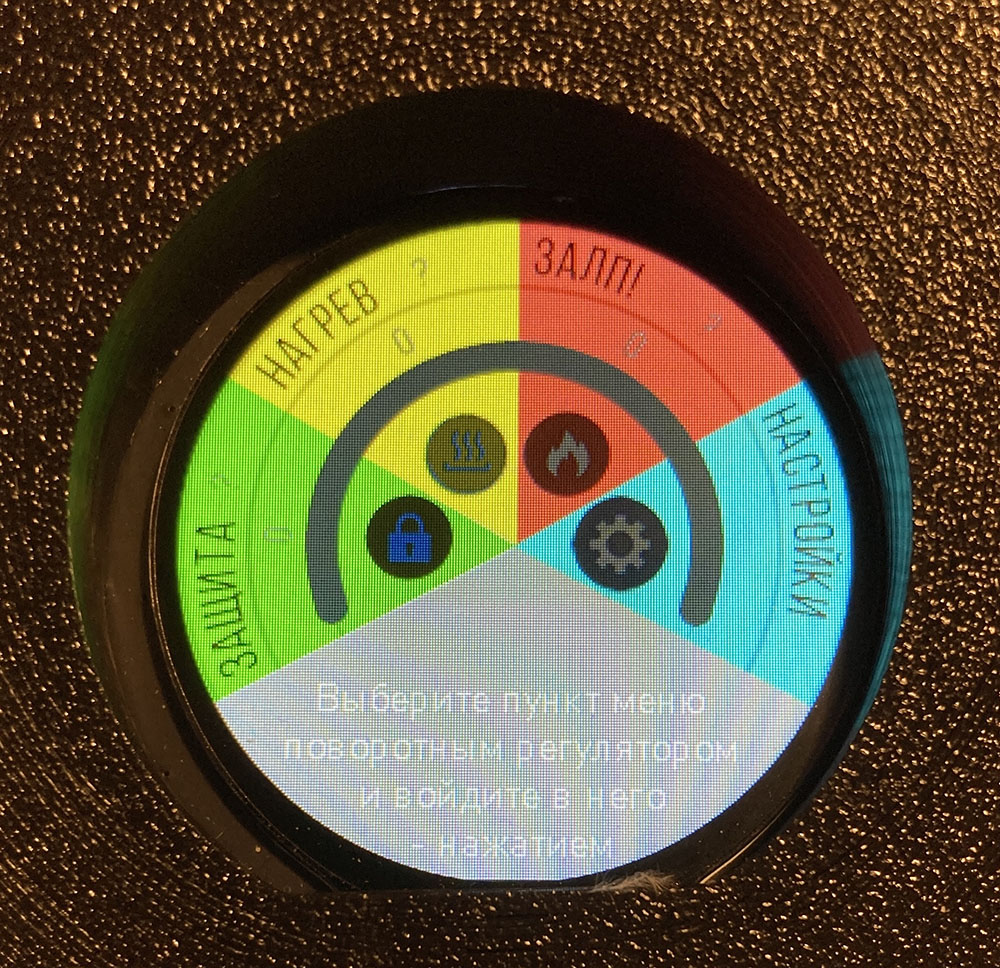

На основном рабочем экране по кругу располагаются секторы каналов. Зеленый - канал защиты, желтый - канал нагрева или подготовительных действий к запуску, и красный - канал запуска (активации). Также есть голубой сектор - там можно войти в меню настроек.

Управление этим DMX-контроллером спецэффектов происходит поворотным регулятором с нажатием, вся индикация работы пульта выводится на компактный круглый цветной экран (не сенсорный).

В основном режиме работы пульта, поворотным регулятором можно выбрать нужный канал управления (безопасность/преднагрев/залп). Длинным нажатием можно войти в режим изменения номера канала - выставить нужный канал устройства спецэффектов (они отличаются у разных устройств), а коротким нажатием - войти в режим изменения значения выбранного канала. Например, некоторые устройства спецэффектов не срабатывают, если на канале безопасности не стоит требуемое значение. После введения всех значений, двойное нажатие отдает в канал выставленное значение, при одинарном - выключает его. Если вы ввели и номер канала и только что ввели его значение, оно сразу запускается в канал управления прибором спецэффектов. Повторное нажатие - выключает канал. Далее можно повторять - нажимать два раза чтобы введенное значение отправилось устройству спецэффектов, потом одинарным нажатием выключать канал (функцию).

Разберем подробнее все операции и отображение на экране:

Управление прибором спец-эффектов с помощью DMX-контроллера

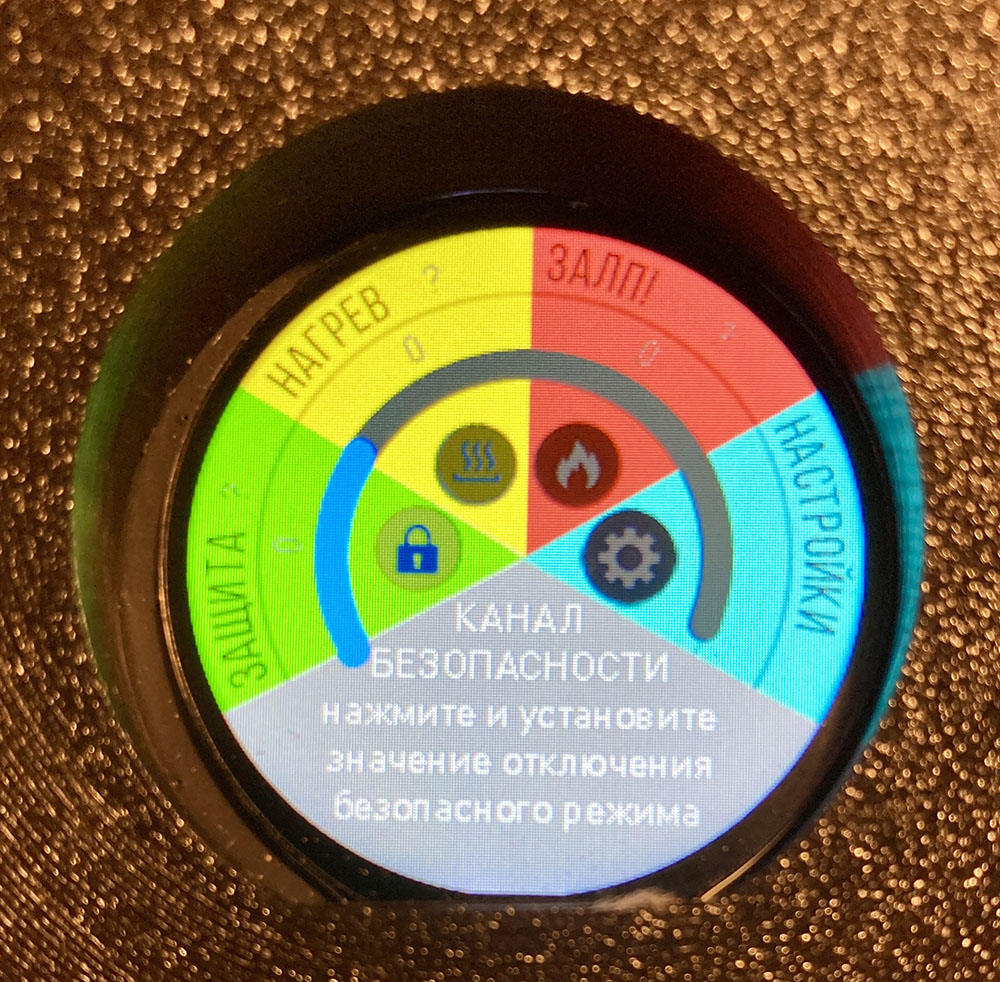

Перемещайтесь по секторам для выбора нужного канала/сектора - с помощью поворотного регулятора под экраном, поворачивая его в левую или правую сторону по необходимости. При перемещении по кругу перемещается голубая черточка, подсвечивающая выбранный сектор (канал). Снизу появляются пояснительные надписи. Выбранный сектор тоже подсвечивается светлым. Для примера выбран зеленый сектор - канал безопасности:

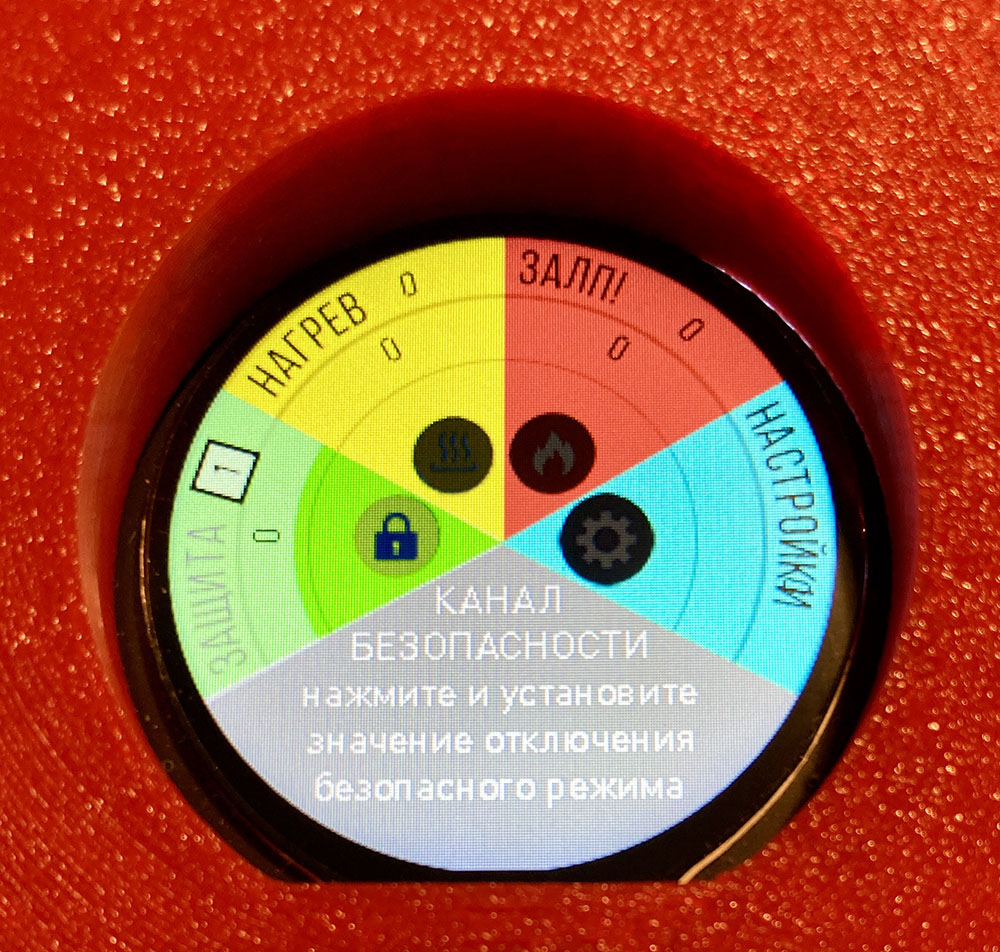

Выбрав нужный канал, длинным нажатием на поворотный регулятор, можно перейти в режим изменения номера канала (в соответствии с документацией на ваш прибор спецэффектов). Напротив названия канала появится поле для ввода значения - на светлом фоне в черном квадратике. Значение можно менять поворотным регулятором. И сохранять его однократным коротким нажатием. На примере канала безопасности:

После введения номера канала, нажмите коротко на поворотный регулятор - значение сохранится.

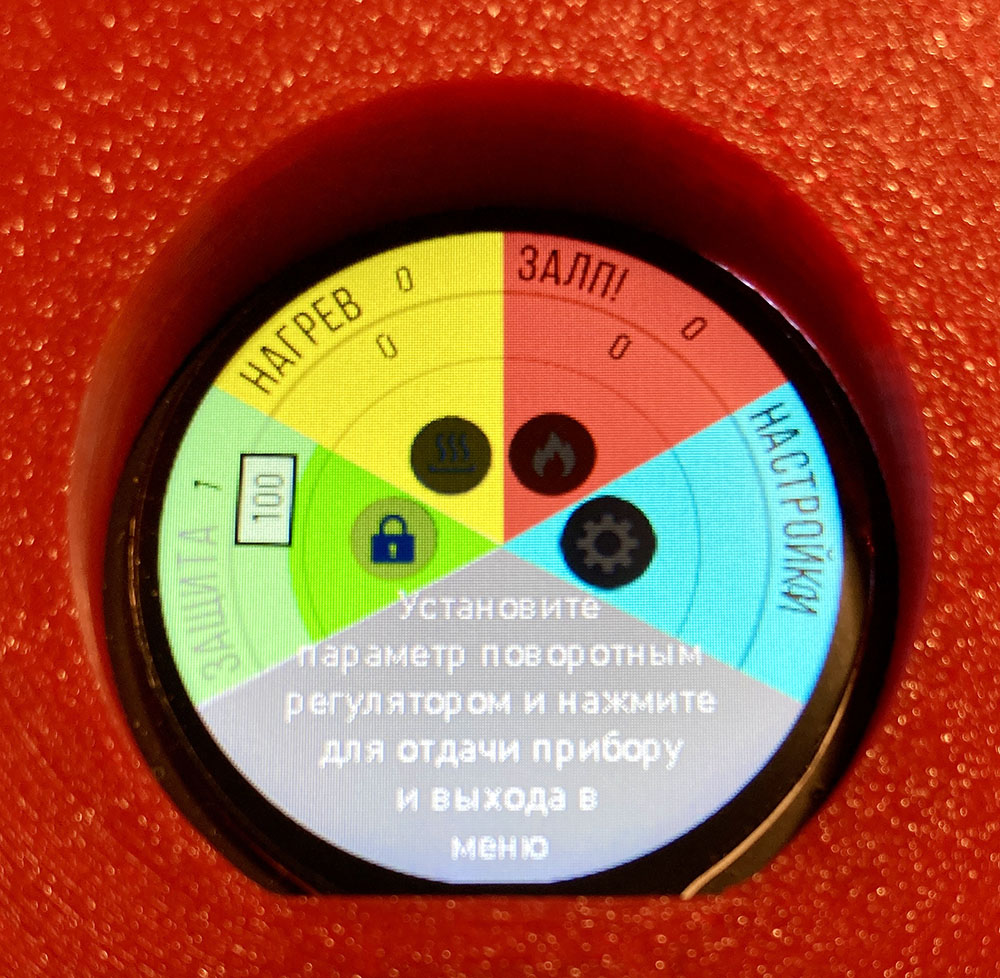

Далее нажмите коротко для перехода в режим изменения значения канала - появится поле для ввода значения под названием канала - светлое в черной рамке:

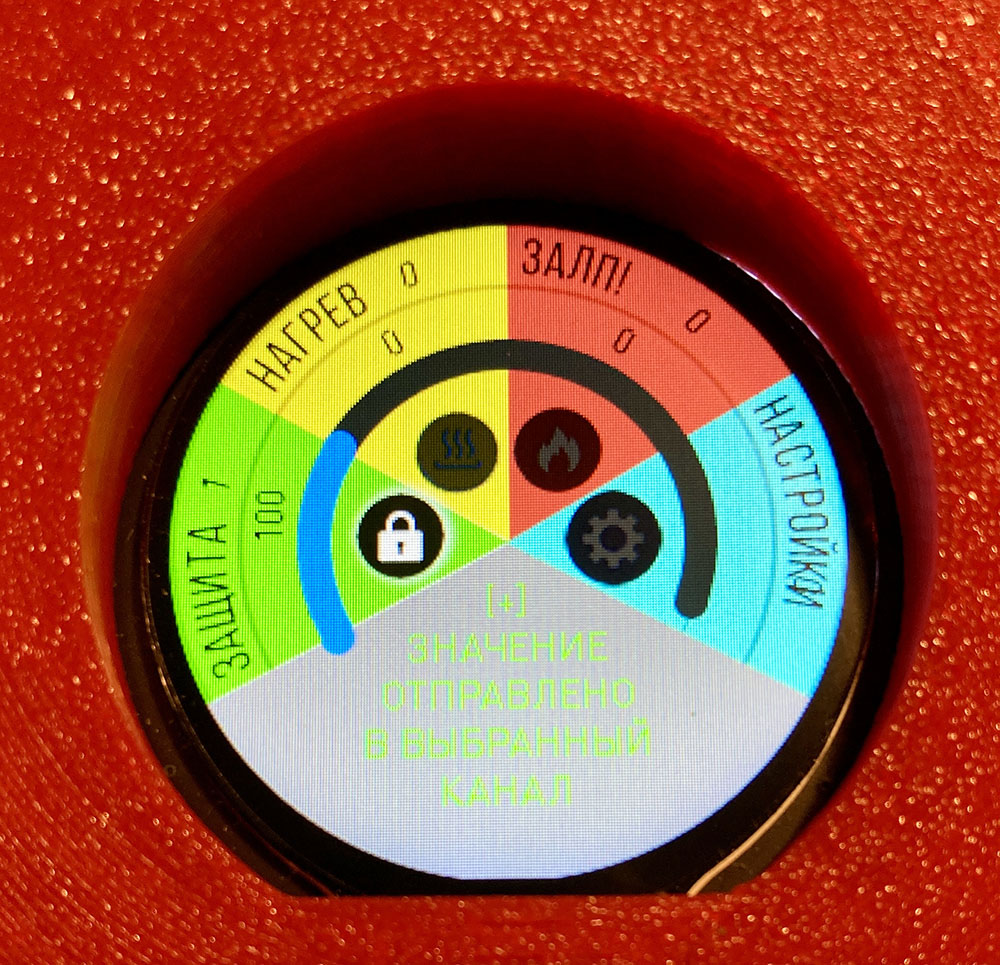

Поворотным регулятором можно выставить нужное значение, коротким нажатием - сохранить. Сразу после установки, выбранное значение будет отправлено в выбранный канал, подсветится иконка канала и снизу появится информация об этом:

Повторите эту операцию с остальными каналами, если они есть - нужно настроить, на каком канале - канал безопасности, на каком - предварительный нагрев или что-то подобное, а с какого канала производится "залп". И каждому каналу выставить нужные значение для снятия режима безопасности, для включения преднагрева и для залпа.

Для некоторых устройств, может потребоваться заранее включить преднагрев или другую функцию, чтобы устройство спецэффектов заранее подготовилось к залпу. Для этого можно установить номер канала "преднагрев" и требуемое значение (в соответствии с документацией на устройство спецэффектов).

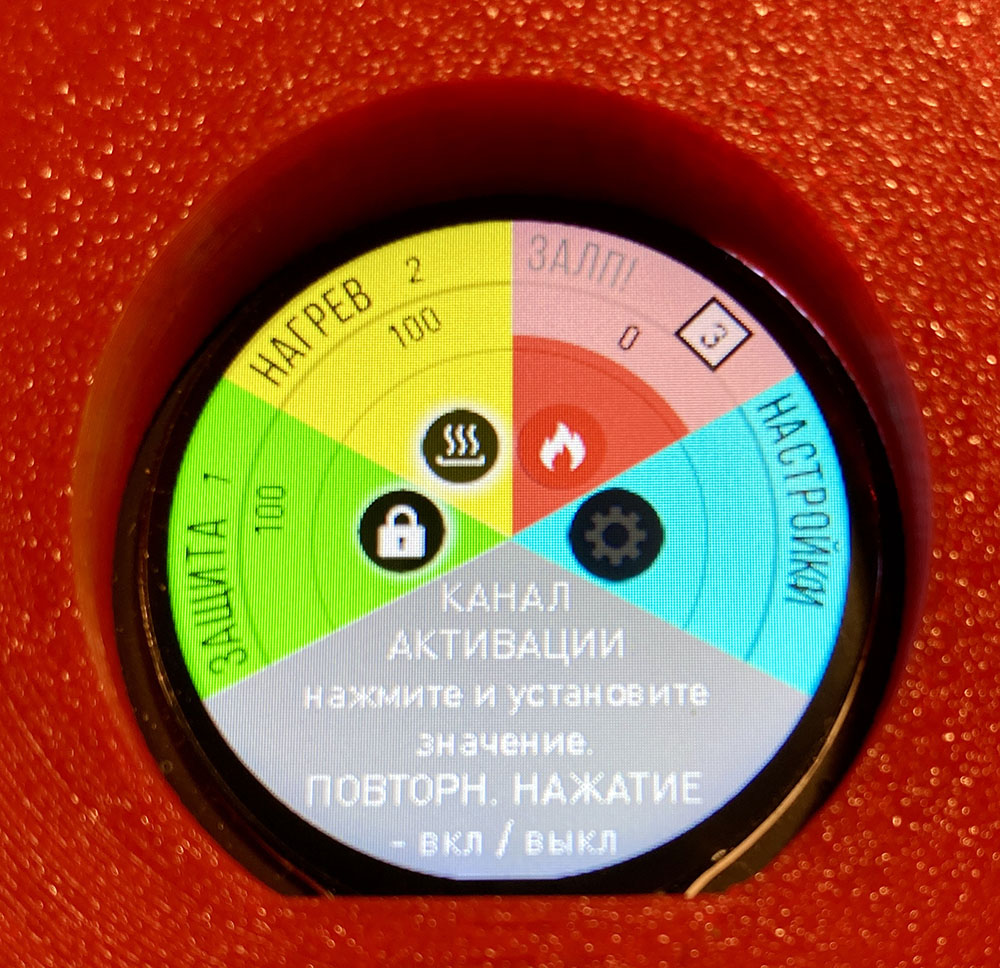

Повторим эту операцию по выставлению канала и значения для канала залпа - он основной и всегда есть в устройстве спецэффектов:

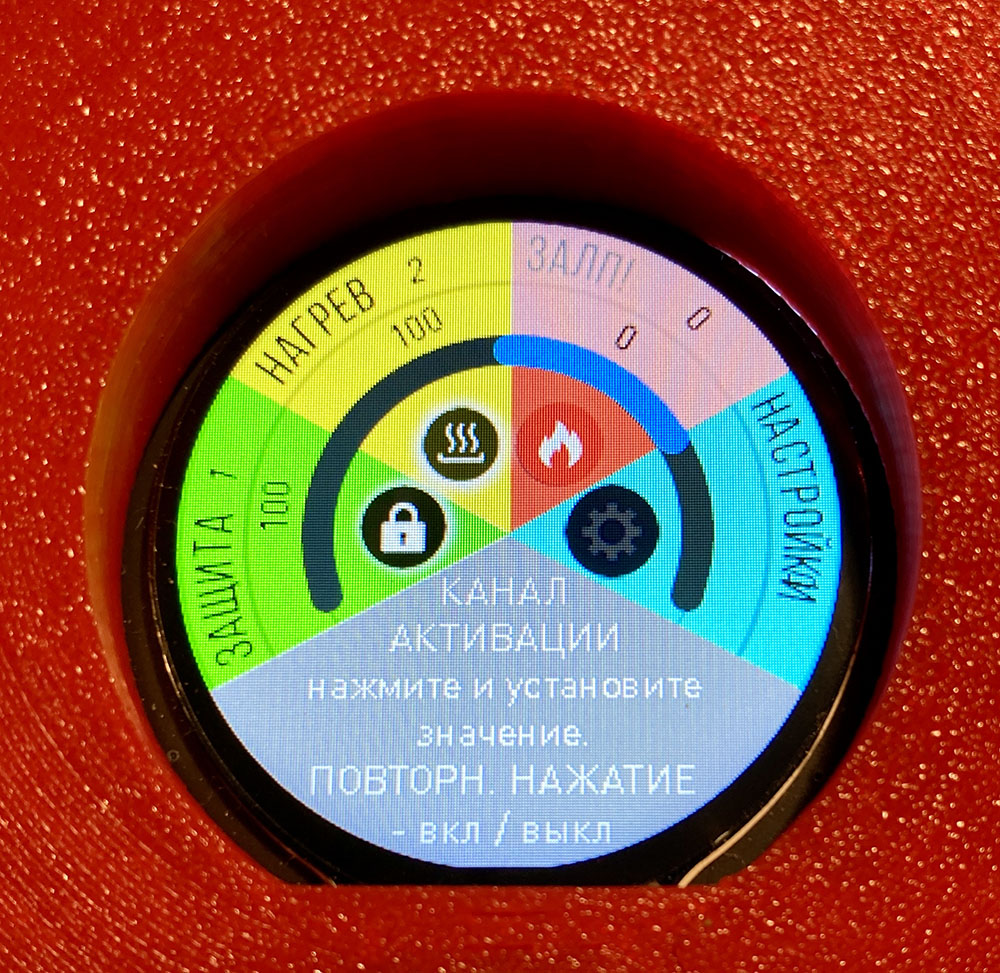

1. Выберите канал "залпа" (красный) поворотным регулятором



2. Нажмите и держите, пока не появится поле ввода значения слева от названия выбранного канала



3. Введите поворотным регулятором нужный номер канала запуска (бывает у разных устройств разный - смотрите документацию на ваш прибор спецэффектов)


4. Коротко нажмите на поворотный регулятор, чтобы сохранить значение

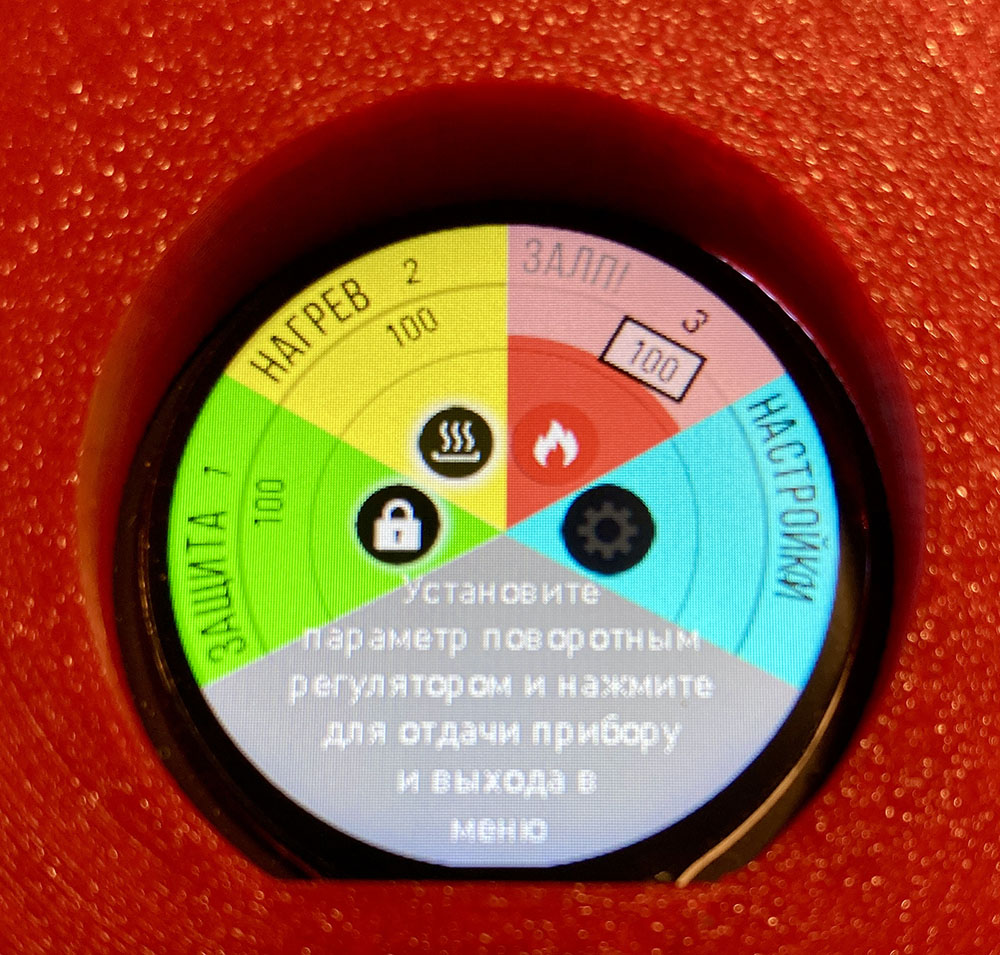

5. Повторно Коротко нажмите на поворотный регулятор, чтобы войти в режим изменения значения для запуска (смотрите документацию на прибор спец-эффектов)

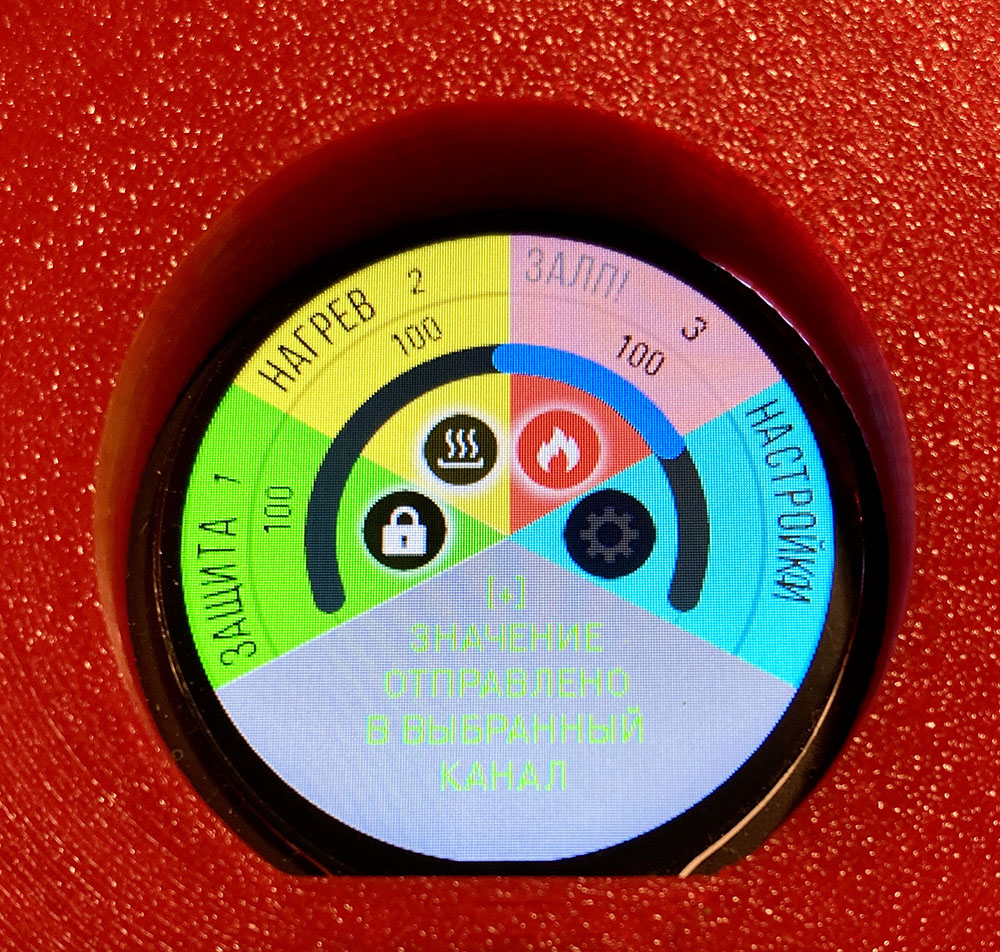

6. Нажмите коротко на регулятор, чтобы отправить в выбранный канал выбранное значение - на прибор спецэффектов отправится команда запуска и он начнет работу

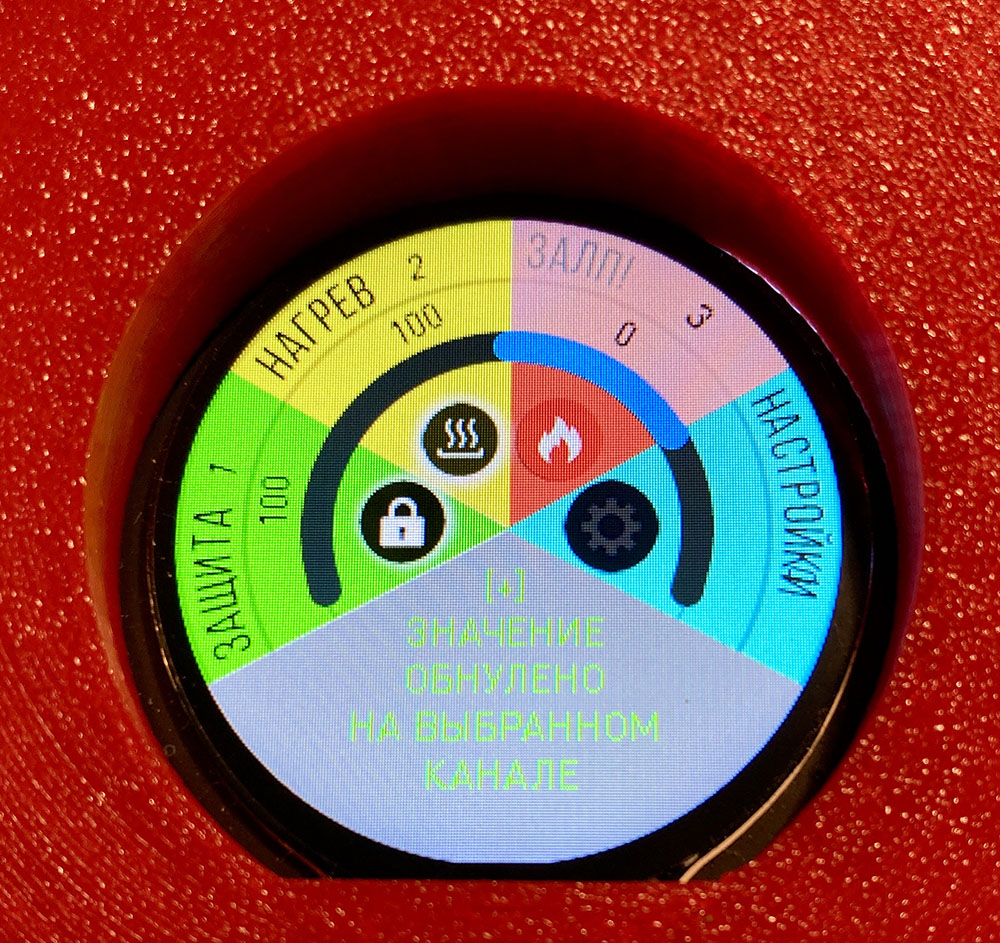

7. Нажмите еще раз коротко чтобы отправить на выбранный канал "0" (это останавливает запуск)



8. После залпа, аналогично следует поступить с каналами безопасности и пред-нагрева - отмотайте после запуска на канал пред-нагрева, нажмите коротко один раз - значение на нем обнулится и пред-нагрев остановится. При необходимости можно зайти в канал безопасности и тоже его "сбросить", установив запрет на запуск прибора спец-эффектов.

Настройка DMX-контроллера

Выбор предустановленного прибора из библиотеки приборов спец-эффектов

В этом DMX-пульте уже предзаписана библиотека приборов спецэффектов компании "MOKA SFX" (ВК: https://vk.com/speceffectfx сайт: https://spec-effect.ru ): искрометы, спаркуляры, устройства холодных искр, конфетти-машины, крио-пушки, генераторы огня, водяные пушки и др. Чтобы не возиться с установкой каналов и их значений, вы можете просто выбрать прибор из библиотеки и номера и значения каналов загрузятся в DMX-контроллер.

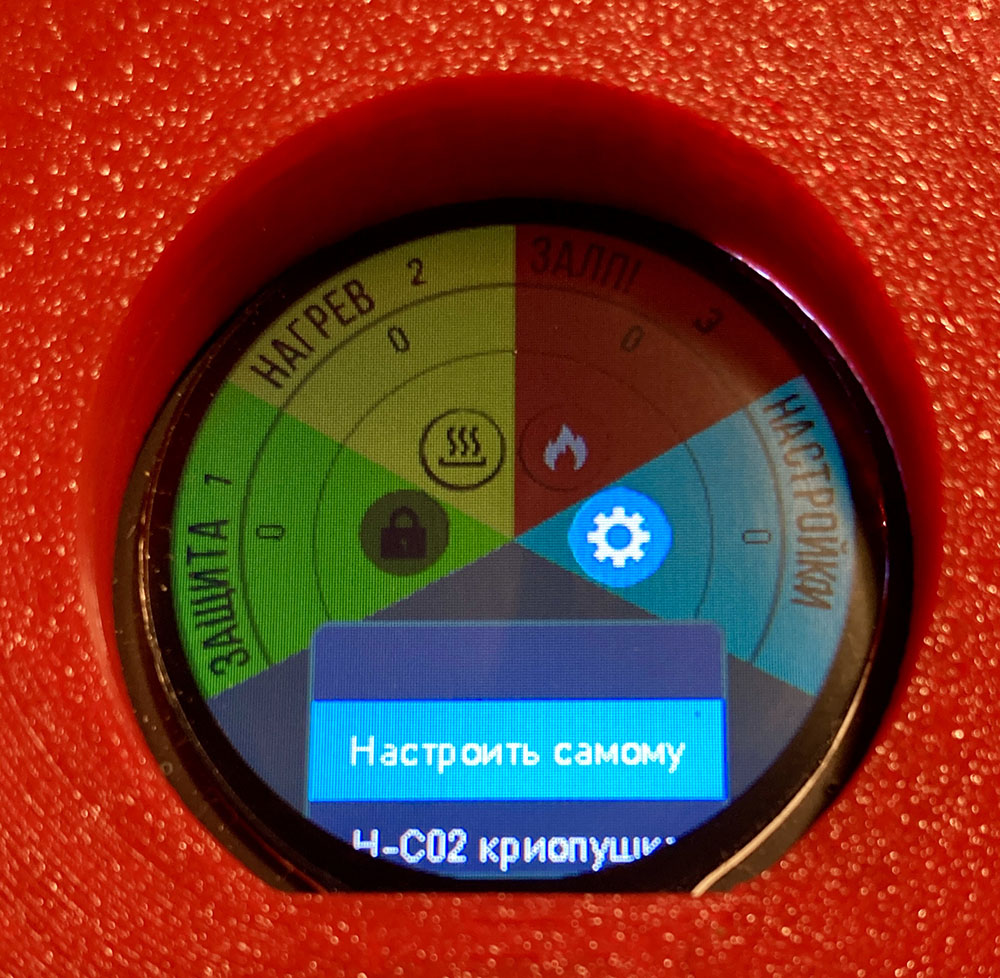

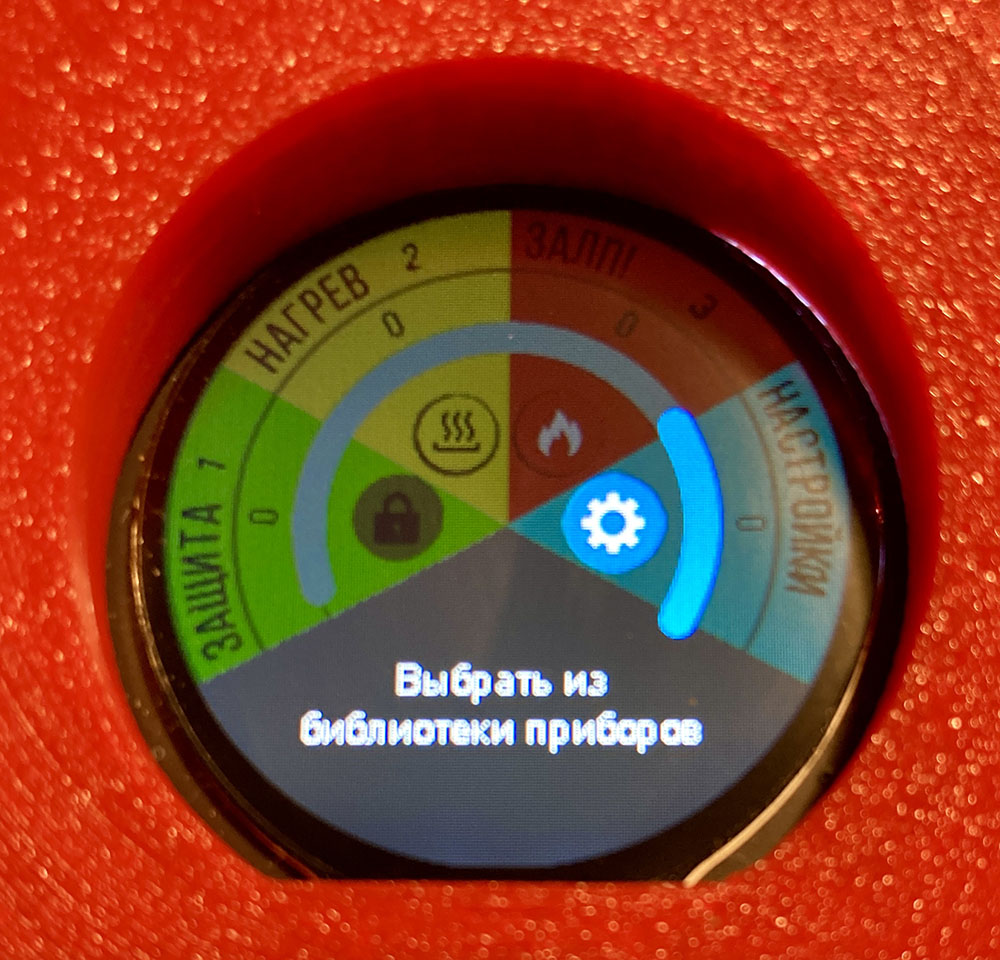

1. Выберите пункт меню "Настройки" поворотным регулятором



2. Коротким нажатием на поворотный регулятор войдите в него - отобразится список приборов

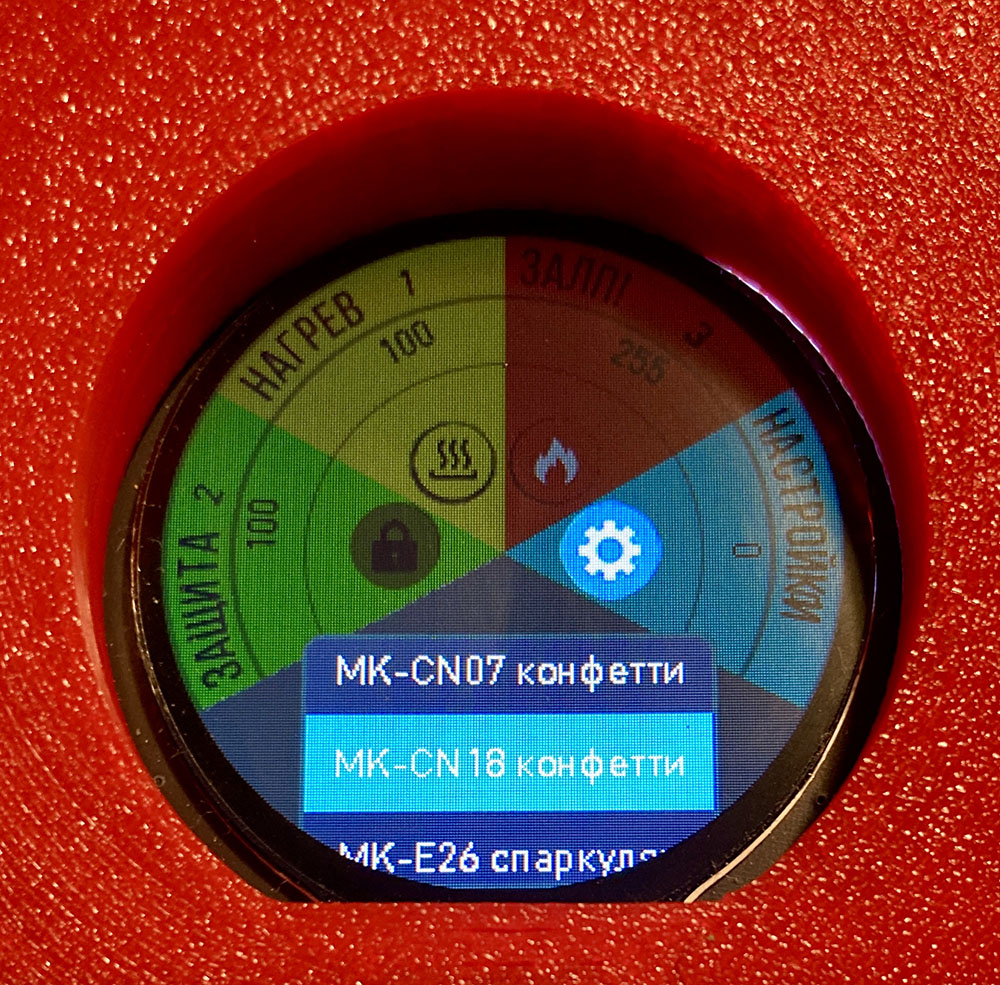

3. Перемещайтесь поворотным регулятором по списку - в этом время можно наблюдать как меняются номера и значения каналов в зависимости от выбранного прибора



4. Подтвердите выбор коротким нажатием на поворотный регулятор - вы вернетесь в обычную работу пульта

   Далее пройдитесь по каналам и двойным нажатием на каждом канале - отправьте значения в каналы прибора спец-эффектов:


5. Выберите пункт меню "защита" и нажмите 2 раза на поворотном регуляторе - нужное значение загрузится в канал безопасности - у прибора спец-эффектов будет снята защита от запуска
6. Выберите пункт меню "преднагрев" и нажмите 2 раза на поворотном регуляторе - нужное значение загрузится в канал пред-нагрева и начнется подготовка к запуску
7. Выберите пункт меню "залп!" и нажмите 2 раза на поворотном регуляторе - осуществится запуск эффекта.

   Когда нужно остановить запуск и все выключить


8. Нажмите еще 1 раз на поворотный регулятор - значение канала обнулится и запуск прекратится
9. Переместитесь в пункт меню "нагрев", нажмите коротко 1 раз - канал обнулится и нагрев остановится (если не нужен)
10. При необходимости повторите эту операцию с каналом безопасности - переместитесь на него и нажмите коротко 1 раз - включится режим защиты от запуска (пока не вернете нужное значение на канал)

    Когда нужно повторять запуски


11. Вы легко можете пройтись по каналам с помощью поворотного регулятора и двойным нажатием запустить каждый канал, а после окончания работы одиночным нажатием на каждом канале выключить его, все просто! =)
